AX5051+AS3932+PIC16F1933開發板
Infortect新AX5051+AS3932+PIC16F1933開發板，結構簡單，便于攜帶。
可以演示125KHz低頻喚醒和433MHz高頻通信。

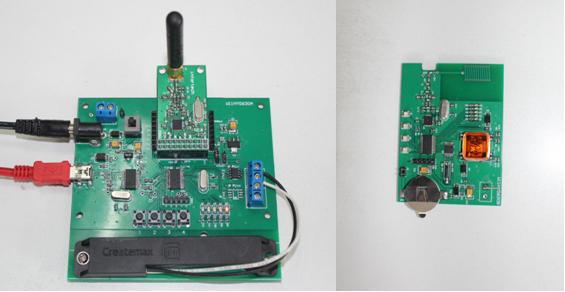

系統由激勵端和卡片端兩部分組成。
激勵端由PIC16F1933，AX5051，TC4422，125KHz的發射天線，USB轉串口芯片PL2303HX以及按鍵，LED顯示等部分組成。
卡片段由PIC16F1933，AX5051，AS3932，3D天線，按鍵，LED,電池卡座等組成。
系統工作過程描述：
1：激勵端AX5051一直為接收狀態，PIC16F1933會每2秒通過125KHz激勵天線發送一包數據，發送數據時，LED1會閃爍。LED5常亮。
125KHz數據格式： 前導碼：0xAAAA
同步字節：0x96699669
有效載荷：0x0102
2：卡片端PIC16F1933通過AS3932接收到此包125KHz的數據后，會解調出數據，并獲得AS3932三向天線的RSSI值。
3：卡片端的PIC16F1933會獲得三向天線的RSSI值，并通過AX5051的433MHz發送出去。此時卡片端的LED5會閃爍。
433MHz數據格式： 前導碼：0xAAAAAAAAAAAAAAAAAAAA
同步字節：0xCCCCCCCC
有效載荷：0x04,0x02,RSSI1,RSSI2,RSSI3,CRC1,CRC2.
4：激勵端的PIC16F1933通過AX5051接收到此包數據后，會獲得433MHz的RSSI值，并把AS3932的三個RSSI值和AX5051的RSSI值通過串口發送給計算機。此時激勵端的LED4會閃爍。
打開計算機串口調試助手，我們會看到如下內容：
1：AX5051模塊，用于433MHz的數據通信。共有4種插座適應4種AX5051模塊。
2：2.5V穩壓芯片，只能給模塊提供2.5V電源，適用于原廠AX5042模塊。
3：兩個短路塊，可以為模塊選擇3.3V或者2.5V供電電源。
4：TC4422，用于驅動激勵端125KHz的天線，******峰值電流為9M，額定電壓20V。
5：主控芯片PIC16F1933. 可以更換為與之PIN-TO-PIN的芯片。
6：發光二極管LED，用于指示工作狀態。
7：按鍵，用于觸發125KHz的發送。
8：激勵端125KHz的發送天線。
9：Microchip開發工具接口。（支持ICD2，ICD3，KIT2，KIT3等開發工具。）
10：USB接頭，連接PL2303HX串口轉USB芯片。
11：3.3V穩壓芯片，給PIC16F723和模塊提供3.3V電源。（適用于目前各種AX5051模塊。）
12：12V直流電源接口。
13：12V直流電源開關，按下接通電源，彈起斷開電源。
圖3：
1：AS3932，用于接收125KHz數據。
2：紐扣電池卡座。
3：Microchip開發工具接口。（支持ICD2，ICD3，KIT2，KIT3等開發工具。）
4：主控芯片PIC16F1933. 可以更換為與之PIN-TO-PIN的芯片。
5：按鍵，用于觸發433MHz的發送。
6：AX5051，433MHz數據通信芯片。
7：PCB天線。
8：發光二極管LED，用于指示工作狀態。
9: 125KHz三向天線可適用于激勵端的4中AX5051模塊。
圖4：
1：原廠2.54mm雙排插針模塊。
2：深圳做2.0mm雙排插針模塊。
3：深圳做帶轉接板2.0mm雙排插針郵票板，焊接在2.54插針轉接板上。
4：臺灣做1.27mm單排插針模塊
